珍珠岩膨胀炉(煤气发生炉)

发布时间：2016-09-06

阅读次数：

我公司生产的煤气发生炉(珍珠岩膨胀炉)主要由炉体、供风系统、供水系统、加煤机构、卸渣装置、捕焦气、电器控制系统等组成。该设备具有工艺简单，占地少，投资小，操作简单；机械上煤，湿式出渣，无二次污染；煤气出口温度400-550℃，热能利用率极高等特点。

一、珍珠岩膨胀炉结构原理

1、炉体：采用钢板圆筒结构，炉体中部水套可自产蒸汽用作汽化剂。炉体上部密封隔热材料，顶部和底部设有水密封装置。此外还有防泄种罩、炉门、鼓风入口、蒸汽入口、煤气出口等设施。炉门为点火时用。

2、供风系统：鼓风机将空气吹入炉体，在其风管路中通入水蒸气并使之混合，用作气化剂。

3、供水系统：采用自来水供水，无须动力消耗，水套中的水产生蒸汽后水位将会下降，设置的自动补水箱可用自动补水。炉顶和炉底水封、捕焦器采用人工补水。

4、加煤机构：采用电动提升，煤车自动翻转机构。小型煤气发生炉可采用人工加煤方式，本公司根据用户定货合同配备该机构。

5、卸渣装置：炉膛直径1000mm以下的炉型为新型手动往复湿式卸渣装置，无须配备动力。炉膛直径1000mm以上的炉型采用旋转盘湿式机动排渣装置。

6、捕焦器：收集沉淀煤气中所含灰尘、煤焦油；停炉时截断煤气发生炉与烧嘴的煤气通道。

7、电器控制系统：将整机设备的控制、煤气温度显示、电源等集中于控制柜中进行控制和显示。

块煤从炉顶部的加煤装置被送入炉内，并且自上而下地缓缓移动，经过干燥、干馏、气化，完成全部反应过程之后，形成炉渣从炉底排出。

由空气和水蒸汽所组成的气化剂，从炉底炉篦进入炉内，自下而上地逆流，并且均匀分布于各反应层之间，进行热交换和一系列化学反应，所产生的煤气，从顶部煤气出口排出。

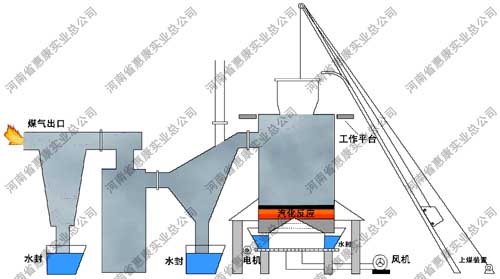

二、珍珠岩膨胀炉工艺流程

三、技术参数

型号 Type	CG1Q1.0-1	CG1Q1.5-1		CG1Q2.0-1	CG1Q2.4-1	CG1Q2.6-1	CG1Q3.0-1	CG1Q3.2-1
炉膛内径(mm) I.D.Of chamber	1000	1500		2000	2400	2600	3000	3200
炉膛截面积(m2) Chamber cross-secti on area	0.785	1.77		3.14	4.52	5.31	7.07	8.04
水套受热面积(m2) Heat perception area of water jacket	6.84	10.37		17.84	24.66	31.32	36.33	38.75
适用煤种 Applicable coal	不粘接或弱粘接无烟煤、烟煤或焦炭。煤质应符合GB-9143要求 Non-caking or weak-caking anthracite,bituminous coal,coke
灰层高度(mm) Ash layer	100-300	100-300	100-300		100-300	100-300	100-300		100-300
煤的粒度(mm) Coal size	13～25、25～50、50～100
耗煤量(kg/h) Coal consumption	150～240	350～550		600～900	900～1400	1000～1500	1500～2200	1700～2600
气化剂 Gasifying agent	空气+水蒸汽　　Air+Steam
空气消耗量 (m3/kg)煤(coal) Air consumption	2.2-2.8	2.2-2.8		2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2, , .2-2.8
蒸汽消耗量 (m3/kg)煤(coal) Steam consumption	0.3～0.5	0.3～0.5		0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤气产量(Nm3/h) Gas output	450～700	980～1600		1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤气热值(KJ/m3) Net heating ＆#118alue	5020～6060	5020～6060		5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤气出口压力(Pa) Gas pressure	<0.95	<0.98		<0.98	<0.98	<1.5	<1.5	<1.5
煤气出口温度(℃) Gas temperature	400～550	400～550		400～550	400～550	400～550	400～550	400～550
最大炉底鼓风压力(KPa） Max.blast pressure	2.0	2.45		3.5	3.5	4.5	6.0	6.0
饱和空气温度(℃) Saturated temperature	50～65	50～65		50～65	50～65	50～65	50～65	50～65
探火孔汽封压力(Pa) steam seal pressure of poking hole	0.25	0.25		0.25	0.25	0.25	0.25	0.25
水套蒸汽产量(kg/h) Steam products	45～120	250～300		300	450	500	550	550
水套蒸汽压力(Pa) lnner steam pressure	0.294	0.294		0.294	0.294	0.294	0.294	0.294
加煤方式 Feeding coal pressure	钟罩加煤、机械加煤 Bell charging,mechanical charging
灰盘最大转速(r/h) Ash tray speed	2.87	2.76		2.23	2	1.7	1.7	1.7
灰盘传动电机功率(kw) Ash tray speed	3	3		4	4	4	11*2	11*2
煤斗提升电机功率(kw) Coal bucket lifting power	1.1	1.1		1.1	2.2	2.2	3	3
排渣形式 Discharging ash mode	湿式，自动排渣 Automatically wet discharging ash

惠康公司一直以设备+原料+技术服务闻名业内，20年来不进有丰富的干粉砂浆、内外墙腻子生产经验，还建立起强大的科研能力，把设备与产品相结合，为广大客户的长期发展提供了强大动力。这种模式不仅节省了客户的时间，也使客户的生产更加有自信，深受广大用户的好评。
