分享：

一、特性     SP1126胶粉需储存于阴凉干燥场所，建议使用期6个月，开袋后尽可能一次使用完毕。


SP1126的理化性能：


外观	白色粉末	类似牌号: 科莱恩:DM200 瓦克：5010
固含量(WT%)	≥98%
PH	5—8
灰分（800℃：1小时）	(12.0±1.5)%
比重（DINEN543/DINIS0697）	(500±100)g/l
玻璃化温度(Tg)	约5℃
最低成膜温度	0℃
保质期	180天
包装	25KG/包
储存条件	阴凉干燥处


多年来我们对市场上出现的进口的、国产的可分散乳胶粉性能及价格进行了对比分析，并在实际生产中应用。从下列几种国内外进口胶粉的一组实验数据可以看到SP1126乳胶粉的优越性。
SP1126和国内外几种乳胶粉性能的比较

（一）按照抗裂砂浆配方一千克配比

价格 元/kg	乳胶粉  型号	HPMC (g)	水泥 （g）	石英砂 （g）	重钙粉（g）	粘结强度Mpa	动态抗裂mm
25	SP1126乳胶粉 15g	3	350	500	150	≥0.7	≥ 0.4
30	德国瓦克5010 20g	3	350	500	150	≥0.7	≥ 0.4
30	日本克莱恩LDM1646 20g	3	350	500	150	≥0.7	≥ 0.4
29	法国罗地亚    PSB150   20g	3	350	500	150	≥ 0.65	≥ 0.38
27	山西三维胶粉 20g	3	350	500	150	≥ 0.6	≥ 0.35


（二）按照聚苯板粘结砂浆配方粘结强度的比较(强度单位MPa)
配方原材料：黑水泥（425#）35％  水洗砂（55％）重钙粉（5％） 木质素（0.3％）乳胶粉

时间                乳胶粉          强度	7天	14天	21天（浸水）	28天
SP1126（15kg）	0.097 聚苯板内部破坏	0.1 聚苯板内部破坏	0.102 聚苯板内部破坏	0.126 聚苯板内部破坏
EVA（20kg） 国产	0.08 聚苯板界面破坏	0.079 聚苯板界面破坏	0.089 聚苯板界面破坏	0.067 聚苯板界面无破坏
DM200(20kg) 日本科莱恩	0.08 聚苯板界面破坏	0.1 聚苯板内部破坏	0.096 聚苯板界面破坏	0.096 聚苯板界面破坏
5020（20kg） 国产(广州)	0.07 聚苯板无破坏	0.068 聚苯板无破坏	0.08 聚苯板界面破坏	0.08 聚苯板界面破坏

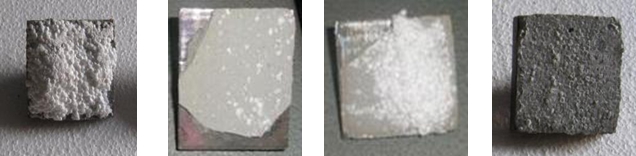

14天拉拔试验破坏样块



SP1126          EVA(国产)      DM200(日本科莱恩)     5020国产(广州)

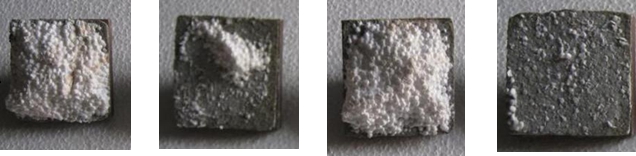

28天拉拔试验破坏样块



SP1126          EVA(国产)      DM200(日本科莱恩)     5020国产(广州)

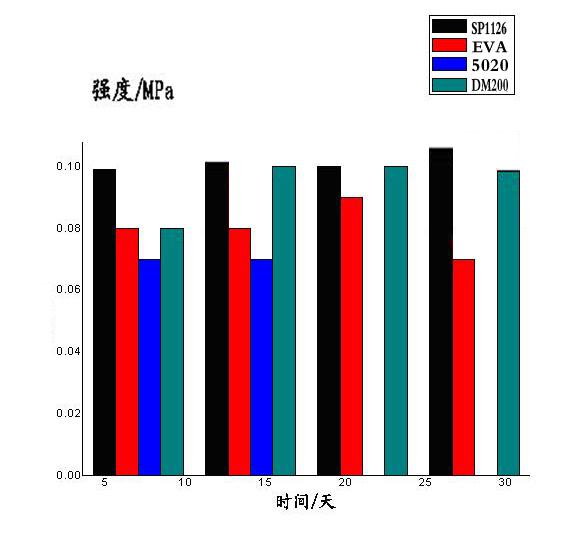

试验分析 (柱状分析)





由图可以看出，SP1126的粘结强度在7天时就接近国家标准要求0.1Mpa，我们实
际测出的强度为0.097Mpa，这是因为水泥在7天时的强度只达到70%，14天时随着水泥强度的增加，粘结强度达到国家标准，按照国家标准浸水后 SP1126的粘结强度还有所提高，达到28天后原强度超过国家标准，达到0.126Mpa，而且破坏面全部在聚苯板内部，而其它乳胶粉粘强度不稳定或达 不到国家标准,这是因为SP1126与其它乳胶粉相比较有较好的柔韧性、良好的体积稳定性、保水性等综合性能，使粘结强一直处于稳定增长状态，而且其用量 远低于其它乳胶粉。
市场上的进口乳胶粉主要有德国瓦克、克莱恩，国民淀粉，法国的罗地亚，意大利的维纳欧，台湾的大连化学，国产的有山西的三维、广东的原野正在筹建的上海、 厦门等地。不管是什么牌子的产品，结构上都是二元共聚、三元共聚的高分子聚合物。SP1126乳胶粉与国内外品牌的乳胶粉通过测试比较，SP1126乳胶 粉在填加量为15kg时,粘结强度和国外一些品牌的乳胶粉添加量为2５kg时相同，超过国产品牌的粘结强度．仅乳胶粉一项能使保温砂浆每吨成本降低200 多元.
