分享：

    内外墙腻子粉以及外保温干混浆料 ，无论是内墙腻子粉还是外墙腻子粉，无论是聚苯颗粒保温系统还是聚苯板保温系统，生产工艺主要是混合搅拌。要把各种生产原料充分搅拌混合均匀。比如粉体物 料中的羟丙甲基纤维素（HPMC）和天然木质素（聚丙烯纤维）的添加量只有千分之几，特别是它们比重和水泥、石沙相差几十倍，一般的混合搅拌机械 不可能将它们混合均匀的。我们的很多用户一开始不知道选用混合搅拌设备，随便买一个搅拌机就开始生产，结果因为混合搅拌不均匀产品不合格，结果造成较大的 经济损失，因此生产腻子粉，外保温干混料必须选用专用的建筑干粉混合搅拌设备。

    下边将目前市场上现有的几种干混料搅拌混合设备做一个分析比较，以供大家选用。

    （一）立式混合机

    1、立式单螺旋混合机（如图一）



    该机通过机器中间一条螺旋提升分散混合，由于机器高度约3M，靠重力作用下降分散混合，密度不同的物料难以混合均匀，效率低，速度慢，且放料时下部残余多，混合均匀度只有80%。只适合饲料、低档腻子粉的混合，不能做高档腻子粉保温干混砂浆使用。

    A、生产原料比例相差太大

    由于外墙腻子粉和外保温浆料中含有乳胶粉，纤维素，水泥，石英砂，等多种物料，比例少的只有千分之几，80%的均匀度根本不可能混合均匀。

    B、 生产原料比重相差太大加之物料有轻有重，比重差别几十倍，重的物料比如石英砂先落下，纤维素后落下 ，永远分层。因此永远不可能搅拌均匀，不可能生产出合格产品，但由于是垂直输送机体不易产生震动， 用薄铁皮即可生产大容量搅拌机，节省动力，因此成本低，价格便宜。

    2、立式双轴锥形混合机

    该类型机器具有锥形机体，通过双轴双螺带将各种生产原料向 不同的角度推动达到混合均匀的效果，避免了死角、混合均匀 度高，无残余（图二）





    但有以下缺点：

    Ａ、安装不方便

    1.机体高度太高；

    2.也提高了各种生产原料输送高度。

   Ｂ、混合量少

    因容积小，利用率低，生产成本增高。

    例如容积为1立方米的混合机每次混料只有850公斤左右，同时因混合量小，这样就使该机器的价格昂贵，难以满足大批量生产的需要。 一般流水生产线不采用双轴锥形混合搅拌机。

    （二）卧式混合机

     卧式混合机避免了重力作用引起的密度不同的生产原料在混合过程中出现的分层现象，且安装方便，成本低。

    1、卧式单轴单螺带混合机

    2、卧式单轴多螺带混合机

    3、卧式双轴双浆叶无重力混合机

    （1）卧式单轴单螺带卧式混合机

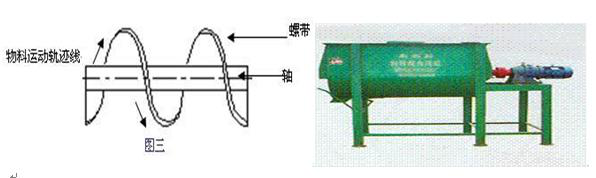

    卧式单轴单螺带混合机最典型的代表就是砂浆混合机(图三)，由于单螺带推动物料向一个方向运动，混合效率较低，残留量较大，适合不加添加剂的膏状水泥砂浆的混合，不适合腻子粉，外保温砂浆干混料等粉体材料的搅拌混合。









2、卧式单轴多螺带卧式混合机

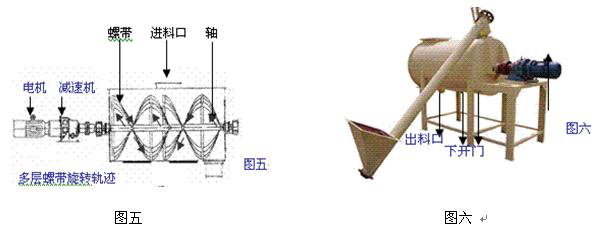

    该机采用卧式筒体(图五)，单轴连起内外二至三层螺旋带，可使生产原料向不同的方向充分混合，外层螺带和筒体间距离极小，放料后残留少，卧式机体下部设有 下开活动门，以便更换不同品种时清扫(图六)。安装方便，噪音小，混合效率高，适合各种腻子粉、外保温砂浆等粉体干混料的生产，而且价格低廉是小企业投资 较小的理想生产设备。



    单轴双螺干粉混合机一般上海，山东 ，江阴，常州等地化工设备厂均有生产。在我们长期的生产实践过程中发现外层螺带与筒壁有40 度的夹角（如图七） ，生产原料超过轴面以后就不再运动，混合搅拌就不均匀，这样容积为1立方米的机 器利用率只有85％，加大机器的成本。我们将机体的形状由U型改装为椭圆型（如图六），把平板上盖改变为圆形上盖，使超过螺带的物料沿机体落下达到充分混 合搅拌的目的，使混合机的利用率提高３０％，例如改装前1000公斤的机器添加量为850公斤改装后添加量为1200公斤，而成本不增加颇受用户的欢迎。 目前单轴多螺带混合机已获得国家专利，专利号： ZL200820003900.1/ZL200830008184.1



    3.卧式双轴双浆叶混合机

    该机属于无重力混合机。广泛用于腻子粉干粉砂浆、保温砂浆等粉体材料的混合搅拌（图九）

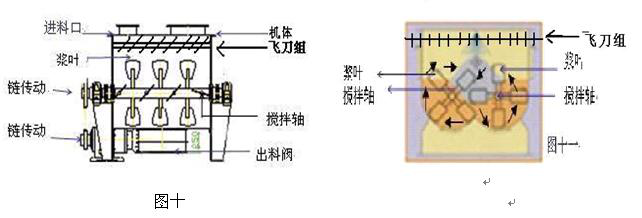

    性能特点：减速机带动双轴的旋转速度与桨叶的结构会使物料重力减弱 ，随着重力的消失，各物料存在颗粒大小、比重悬殊的差异在混合过程中消失。激烈的搅拌运动缩短了一次混合的时间，更快速,更高效.（图十）。











    工作原理：

     无重力混合机卧式筒体内装有双轴旋转反向的浆叶，浆叶成一定角度将生产沿轴向、径向循环翻搅，使各种原料迅速混合均匀。

    长江以南的客户主要生产聚苯颗粒保温浆料，里面需加一种10毫米左右的聚苯纤维搅拌时易于使用，不易分散，有些厂家生产的搅拌机做砂浆可以，但生产聚苯颗粒浆料就不行。因此我们加有一组飞刀，通过高速转动将结团的长纤维分散，达到理想的效果。

    随着外墙保温市场的发展，对防火阻燃的要求越来越严格，闭孔珍珠岩及玻化微珠系统保温越来越受到市场的欢迎，特别是江苏、浙江、安徽、山西等节能标准在 50%的地区，由于玻化微珠不仅防水而且与砂浆易搅拌，施工方便，而且成本低。很多厂家将聚苯颗粒系统改为玻化微珠表面玻化封闭，内部为真空结构，吸水率 小，但经过双桨叶搅拌后又把玻化微珠的真空结构破坏了，吸水量成倍增长，使保温层在墙体上由于干湿差别，体积变化，必然出现干裂变形，给施工者造成大量的 经济损失，因此我们在这些地区又将双桨叶无重力混合机改为多螺带混合机，使玻化微珠的破碎率大为减少 。
